Eşanjör Nedir? Ne İşe Yarar? Kullanım Alanları Nelerdir?
Sanayi tesisleri, enerji üretim sistemleri ve merkezi ısıtma altyapıları yüksek miktarda ısı transferi gerektirir. Kontrolsüz ısı transferi enerji kaybına, ekipman arızalarına ve üretim verimliliğinde düşüşe neden olur. Özellikle kapalı devre çalışan sistemlerde sıcaklık kontrolü yapılmadığında makine bileşenleri aşırı ısınabilir veya proses dengesi bozulabilir. Bu nedenle mühendislik sistemlerinde ısı transferini kontrollü ve hesaplanabilir şekilde sağlayan ekipmanlar kullanılır. Eşanjör, yani ısı eşanjörü, bu ihtiyacı karşılayan temel endüstriyel bileşenlerden biridir.
Eşanjör Nedir?
Eşanjör, iki farklı akışkanın birbirine karışmadan ısı transferi yapmasını sağlayan bir ısı değiştirici sistemdir. Mühendislik literatüründe bu ekipmanlar ısı değiştirici (heat exchanger) olarak tanımlanır. Sistem içinde bulunan metal yüzeyler aracılığıyla sıcak akışkandan soğuk akışkana enerji aktarımı gerçekleşir.
Bir ısı eşanjörü, ısı transferi sırasında akışkanların fiziksel olarak karışmasını engeller. Bu özellik özellikle kimyasal üretim, gıda işleme ve enerji üretim sistemlerinde kritik bir güvenlik gerekliliğidir. Isı transferi genellikle metal plaka, boru veya serpantin yüzeyleri üzerinden gerçekleşir.
Termodinamik prensiplere göre eşanjörler enerji korunumu yasası temelinde çalışır. Enerji yoktan var edilemez ve yok edilemez; yalnızca bir ortamdan diğerine aktarılır. Bu nedenle ısı eşanjörü çalışma prensibi, sıcaklık farkından kaynaklanan enerji transferine dayanır.
Bir eşanjör tasarımı, akışkan türü, sıcaklık farkı debi miktarı ve ısı transfer katsayısı gibi parametrelerle belirlenir. Bu parametreler mühendislik hesaplamalarıyla belirlenir. Uluslararası HVAC ve enerji standartlarında bu hesaplamalar ASHRAE ve TEMA (Tubular Exchanger Manufacturers Association) kriterlerine göre yapılır.
Eşanjör Ne İşe Yarar?
Eşanjörün temel görevi iki akışkan arasında kontrollü ısı transferi sağlamaktır. Bu süreçte akışkanlar birbirine karışmaz ve sistem içinde ayrı devrelerde dolaşır.
Bu mekanizma özellikle ısıtma, soğutma ve enerji geri kazanım sistemlerinde kullanılır. Örneğin bir yağ soğutma eşanjörü, makine yağının sıcaklığını kontrol altında tutar. Yağın sıcaklığı belirli sınırların üzerine çıktığında viskozite değişir ve mekanik aşınma artar. Eşanjör bu riski ortadan kaldırır.
Bir başka önemli kullanım alanı eşanjör soğutma sistemleri içinde görülür. Endüstriyel üretim hatlarında, özellikle metal işleme ve plastik üretimi gibi süreçlerde sıcaklık kontrolü üretim kalitesini doğrudan etkiler. Bu nedenle soğutma devrelerinde eşanjörler standart ekipman olarak kullanılır.
Eşanjörün görevi, yalnızca sıcaklık düşürmek veya yükseltmek değildir. Aynı zamanda enerji verimliliğini artırmak ve sistem stabilitesini korumaktır. Bu nedenle eşanjör nedir ne işe yarar sorusu enerji yönetimi ve proses kontrolü ile doğrudan ilişkilidir.
Eşanjör Çalışma Prensipleri
Eşanjör çalışma prensibi, farklı sıcaklıktaki iki akışkan arasında gerçekleşen ısı transferi mekanizmasına dayanır. Isı her zaman yüksek sıcaklıktan düşük sıcaklığa doğru hareket eder. Bu süreç termodinamiğin ikinci yasasıyla açıklanır.
Isı transferi üç temel fiziksel mekanizma ile gerçekleşir: iletim, taşınım ve bazı durumlarda radyasyon. Eşanjör sistemlerinde genellikle iletim ve taşınım birlikte çalışır. Metal yüzey üzerinden iletilen enerji akışkan hareketiyle taşınır.
Bir ısı eşanjörü çalışma prensibi, akış düzenine göre farklı verimlilik değerleri gösterebilir. Akışkanların birbirine göre hareket yönü sistem performansını doğrudan etkiler. Bu nedenle eşanjör tasarımında akış geometrisi önemli bir parametredir.
Başlıca akış düzenleri şunlardır:
- Karşı akış sistemi: Sıcak ve soğuk akışkanlar zıt yönlerde hareket eder. Bu yöntem en yüksek ısı transfer verimini sağlar.
- Paralel akış sistemi: Akışkanlar aynı yönde ilerler ve sıcaklık farkı sistem boyunca azalır.
- Çapraz akış sistemi: Akışkanlar birbirine dik yönlerde hareket eder ve genellikle hava soğutmalı sistemlerde kullanılır.
Bu çalışma prensipleri özellikle eşanjör tasarımı ve endüstriyel ısı yönetimi süreçlerinde kullanılır.
Eşanjör Nerelerde Kullanılır?
Eşanjör kullanım alanları, ısı transferi gerektiren tüm teknik sistemleri kapsar. Enerji üretimi, HVAC sistemleri, kimya endüstrisi ve gıda üretimi bu kullanım alanlarının başında gelir.
Eşanjörlerin yaygın kullanıldığı sektörler şunlardır:
- Enerji üretim tesisleri ve termik santraller
- HVAC ve merkezi ısıtma sistemleri
- Petrokimya ve kimya endüstrisi
- Gıda ve içecek üretim tesisleri
Bu kullanım alanları eşanjör nedir ne işe yarar sorusunun endüstriyel ölçekteki karşılığını gösterir.
En Yaygın Kullanılan Eşanjör Modelleri
Endüstriyel sistemlerde farklı çalışma koşullarına uygun birçok eşanjör çeşitleri bulunur. Bu modeller tasarım yapısı, akışkan özellikleri ve basınç dayanımı gibi kriterlere göre sınıflandırılır.

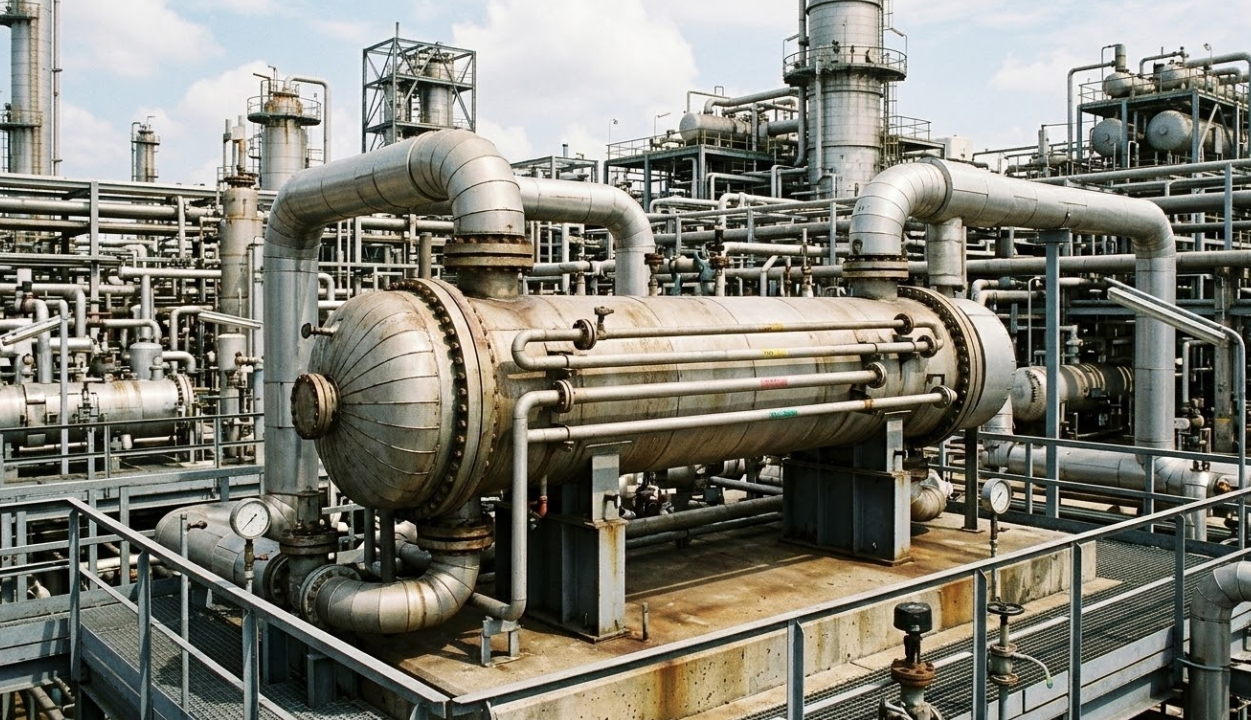

En yaygın kullanılan modellerden biri boru eşanjör sistemidir. Bu tasarımda bir akışkan boruların içinde, diğer akışkan ise boruların dış yüzeyinde hareket eder. Boru tipi eşanjör sistemleri yüksek sıcaklık ve basınca dayanıklı olduğu için enerji tesislerinde kullanılır.
Bir diğer yaygın model plaka eşanjör sistemidir. Bu tasarım ince metal plakaların üst üste yerleştirilmesiyle oluşturulur. Geniş yüzey alanı sayesinde yüksek ısı transfer verimi sağlar. Bu nedenle plaka eşanjör ne işe yarar sorusunun yanıtı hızlı ve verimli ısı transferidir.
Endüstride yaygın kullanılan eşanjör modelleri şunlardır:
- Boru eşanjör (shell and tube)
- Plaka eşanjör (plate heat exchanger)
- Serpantin eşanjör
- Alüminyum eşanjör
Bu modeller farklı eşanjör soğutma sistemleri ve ısıtma uygulamalarında tercih edilir. Özellikle serpantin eşanjör farkı, boruların spiral yapı oluşturması ve daha kompakt bir ısı transfer yüzeyi sağlamasıdır.
Eşanjör Seçiminde Nelere Dikkat Edilmeli?
Bir eşanjör seçimi, sistemin teknik ihtiyaçlarına göre yapılmalıdır. Yanlış kapasitede seçilen eşanjörler enerji kaybına ve ekipman arızalarına neden olabilir.
İlk değerlendirilmesi gereken kriter ısı yükü hesaplamasıdır. Isı yükü, sistemin ne kadar enerji transferi yapacağını belirler. Bu hesaplama yapılmadan doğru ısı değiştirici tasarımı oluşturulamaz.
Akışkan özellikleri de seçim sürecinde önemli bir faktördür. Akışkanın sıcaklığı, basıncı ve kimyasal özellikleri eşanjör malzemesini belirler. Örneğin korozif akışkanlar kullanılan sistemlerde paslanmaz çelik veya titanyum alaşımları tercih edilir.
Bakım ve temizlik kolaylığı da eşanjör seçiminde dikkate alınmalıdır. Temizlenmesi zor olan sistemlerde kir birikimi daha hızlı gerçekleşir. Bu nedenle endüstride genellikle plaka eşanjör ve boru tipi eşanjör sistemleri tercih edilir.
Eşanjör Bakımı ve Temizliği
Eşanjör bakımı, sistem verimliliğinin korunması için düzenli olarak yapılmalıdır. Bakım yapılmadığında eşanjör yüzeylerinde tortu ve kireç birikimi oluşur.
Bu birikim ısı transfer yüzeyini kaplar ve ısı transfer katsayısını düşürür. Sonuç olarak sistem daha fazla enerji tüketir ve performans kaybı oluşur. Endüstriyel tesislerde bu durum üretim maliyetlerini artırabilir.
Eşanjör temizliği genellikle kimyasal ve mekanik yöntemlerle yapılır. Kimyasal temizlikte kireç çözücü maddeler kullanılır. Mekanik temizlikte ise boru fırçalama ve basınçlı su teknikleri uygulanır.
Düzenli bakım yapılması sistem ömrünü uzatır. Eşanjör üretimi yapan firmalar genellikle belirli bakım aralıkları önerir. Bu aralıklar sistem kapasitesi ve çalışma koşullarına göre belirlenir.
Eşanjör Fiyatları
Eşanjör fiyatları, tasarım türü, kapasite ve kullanılan malzemeye göre değişir. Küçük kapasiteli sistemlerde kullanılan eşanjörler daha düşük maliyetlidir.
Bir eşanjörün fiyatını belirleyen en önemli faktör ısı transfer kapasitesidir. Kapasite arttıkça eşanjör yüzey alanı büyür ve üretim maliyeti yükselir. Bu durum özellikle endüstriyel sistemlerde belirgin hale gelir.
Malzeme seçimi de fiyat üzerinde doğrudan etkilidir. Paslanmaz çelik, titanyum ve özel alaşımlar daha pahalıdır. Buna karşılık karbon çelik kullanılan sistemler daha ekonomik olabilir.
Eşanjör üretimi, mühendislik hesaplamaları ve özel üretim süreçleri gerektirir. Bu nedenle büyük ölçekli eşanjör soğutma sistemleri genellikle proje bazlı fiyatlandırılır. Bu yaklaşım sistem performansının teknik gerekliliklere uygun olmasını sağlar.
